Разборка и сборка люка на e28

Greefon
Сообщения: 119
Зарегистрирован: 02 фев 2013, 11:01
Откуда: Одесская обл.г.Ильичевск
Maschine: BMW 524td

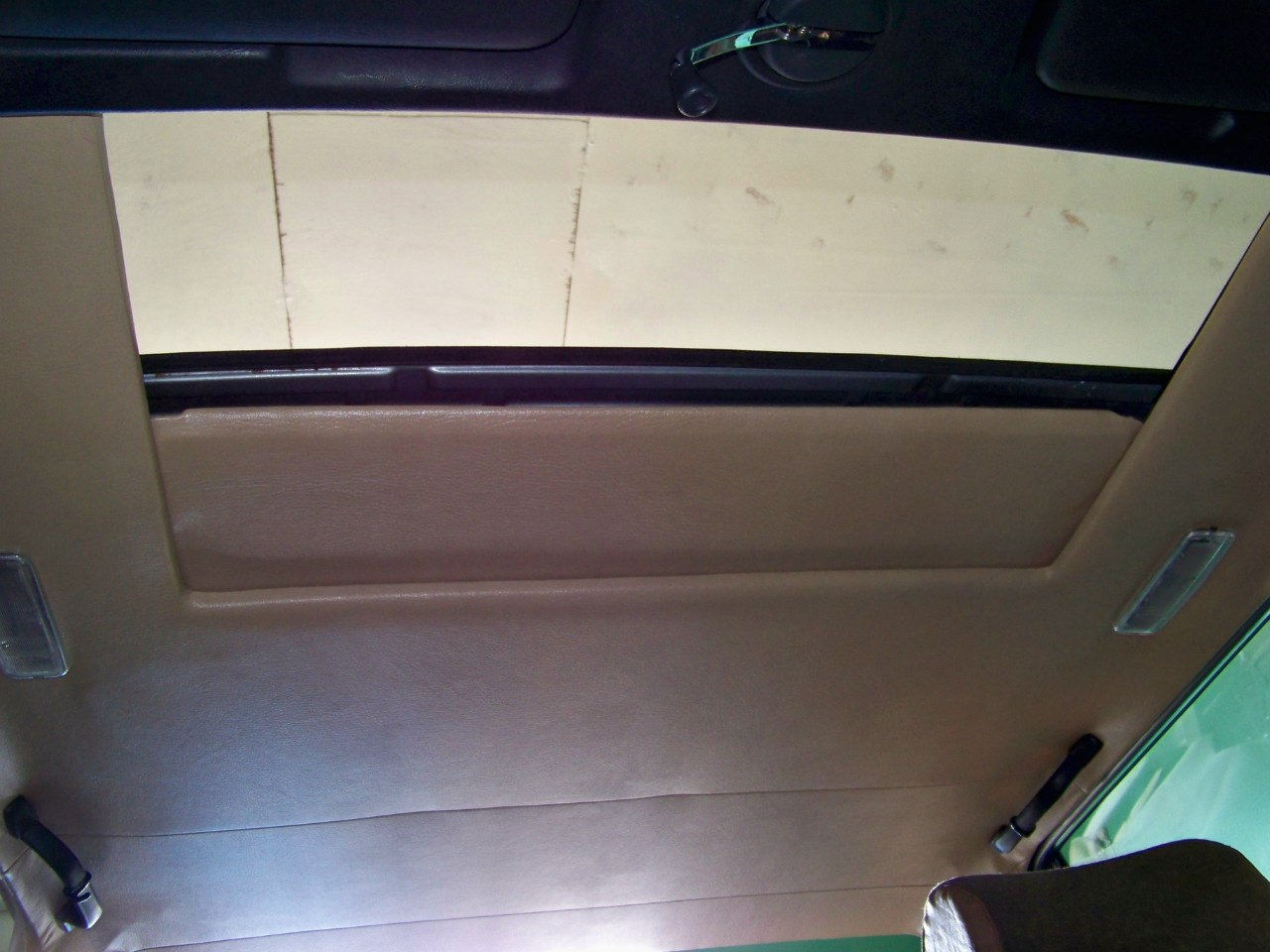

1.И так,для разборки люка ставим его в то положение как на фото под номером 1

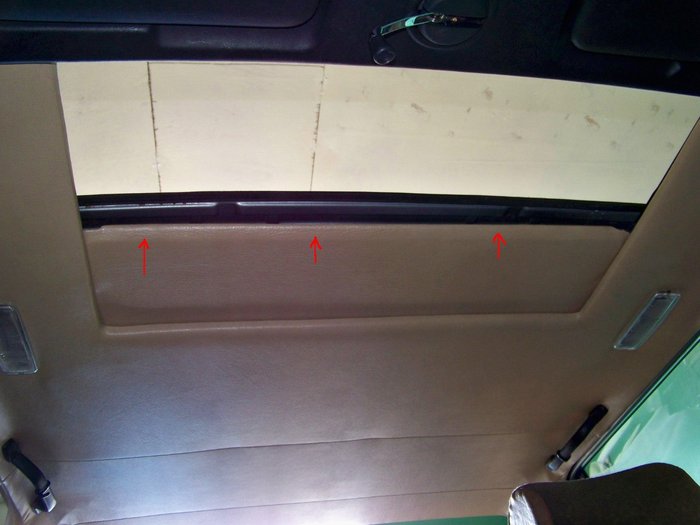

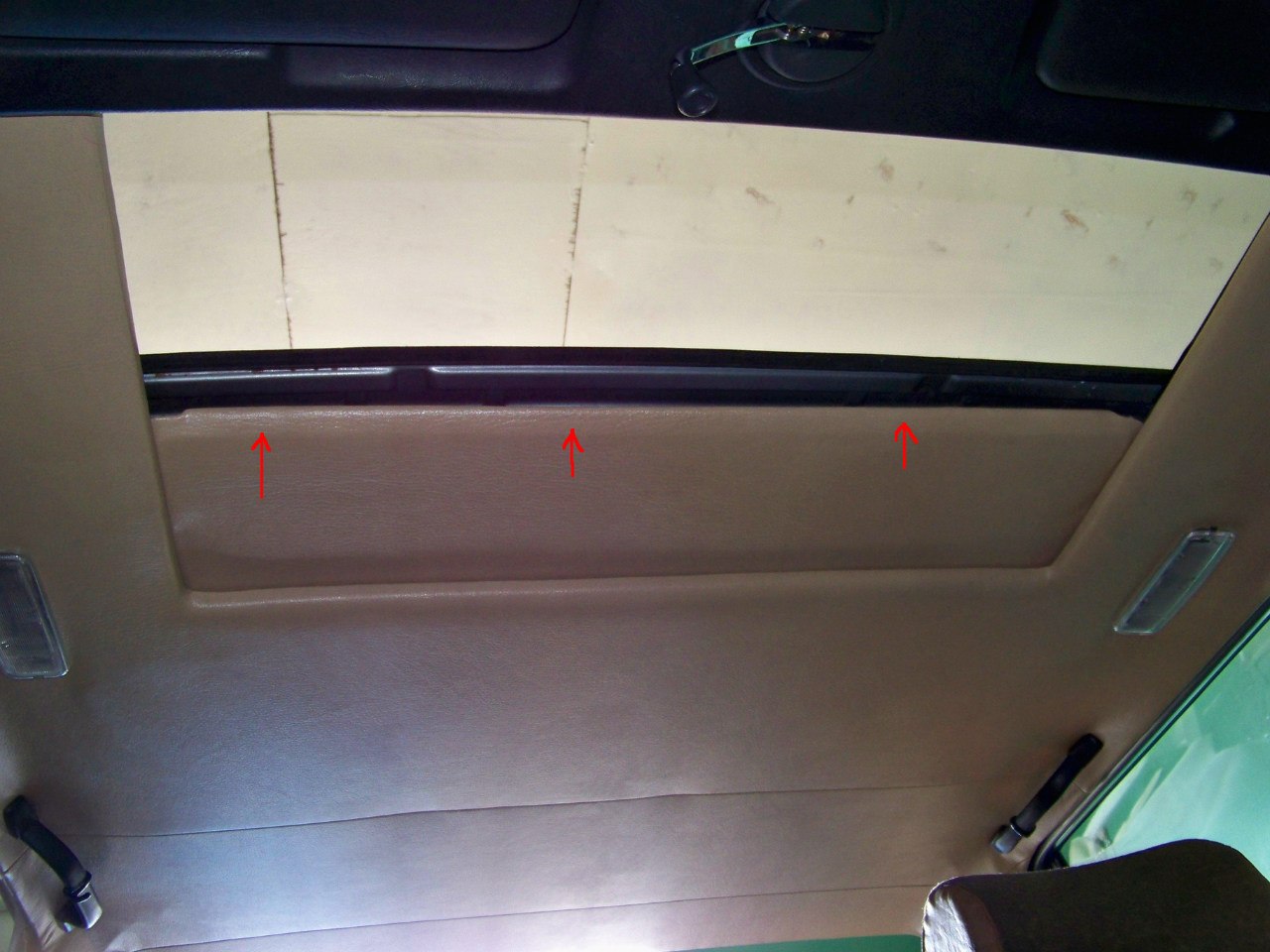

2.После край обшивки(там где стрелочки) люка тянуть вниз(там 6 защелок).фото 2
3.Далее закрываем люк и ставим режим "проветривания"

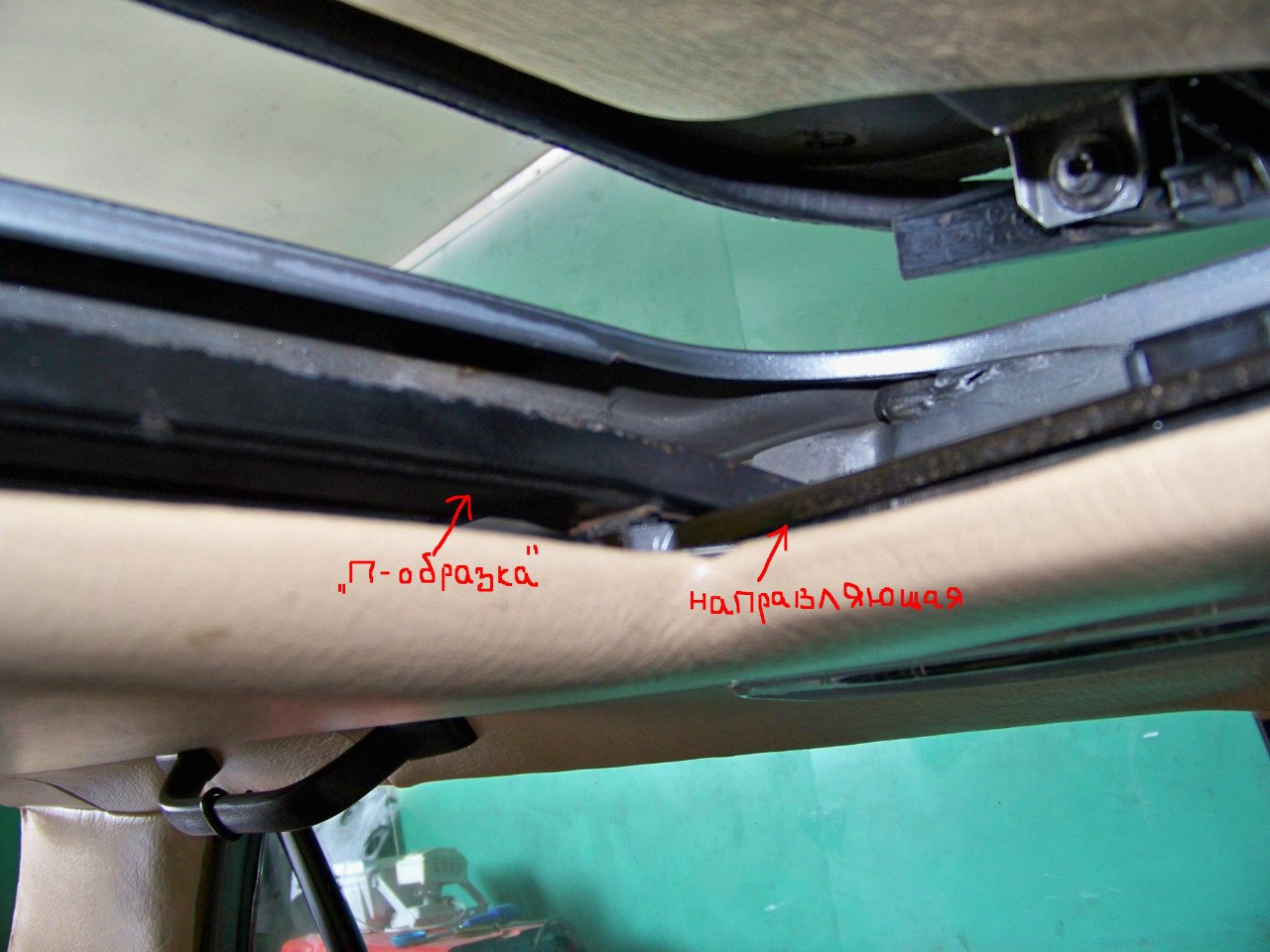

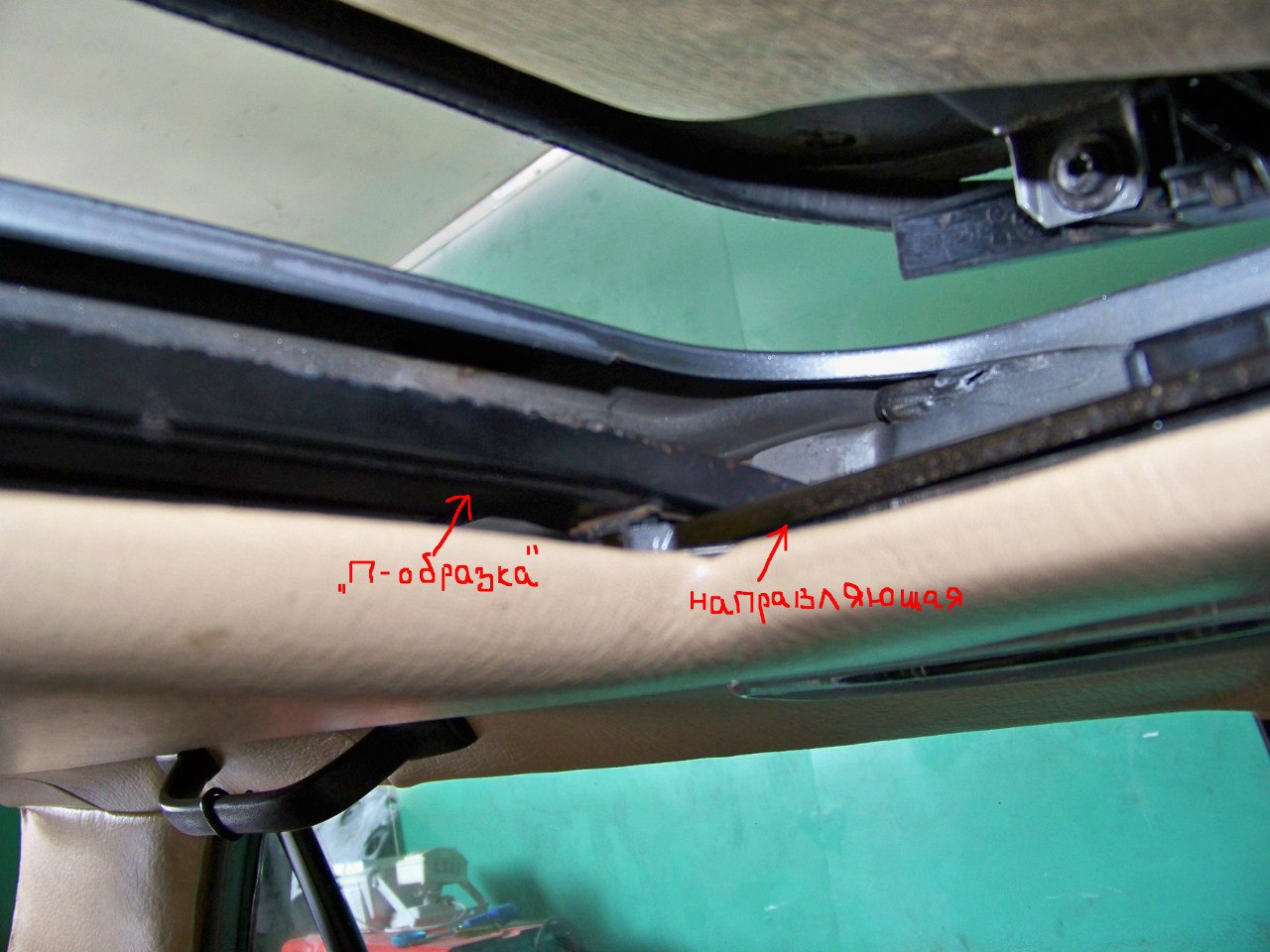

4.Теперь обшивка люка держится только на двух направляющих которые закреплены на П-образке.фото 3
5.Пытаемся по очереди тянуть П-образку вверх а направляющие вниз Только дергать не надо!Светите фонарем чтобы увидеть защелку и понять как она открывается
6.После того как отцепили крепление обшивку потихоньку высовываем на улицу.

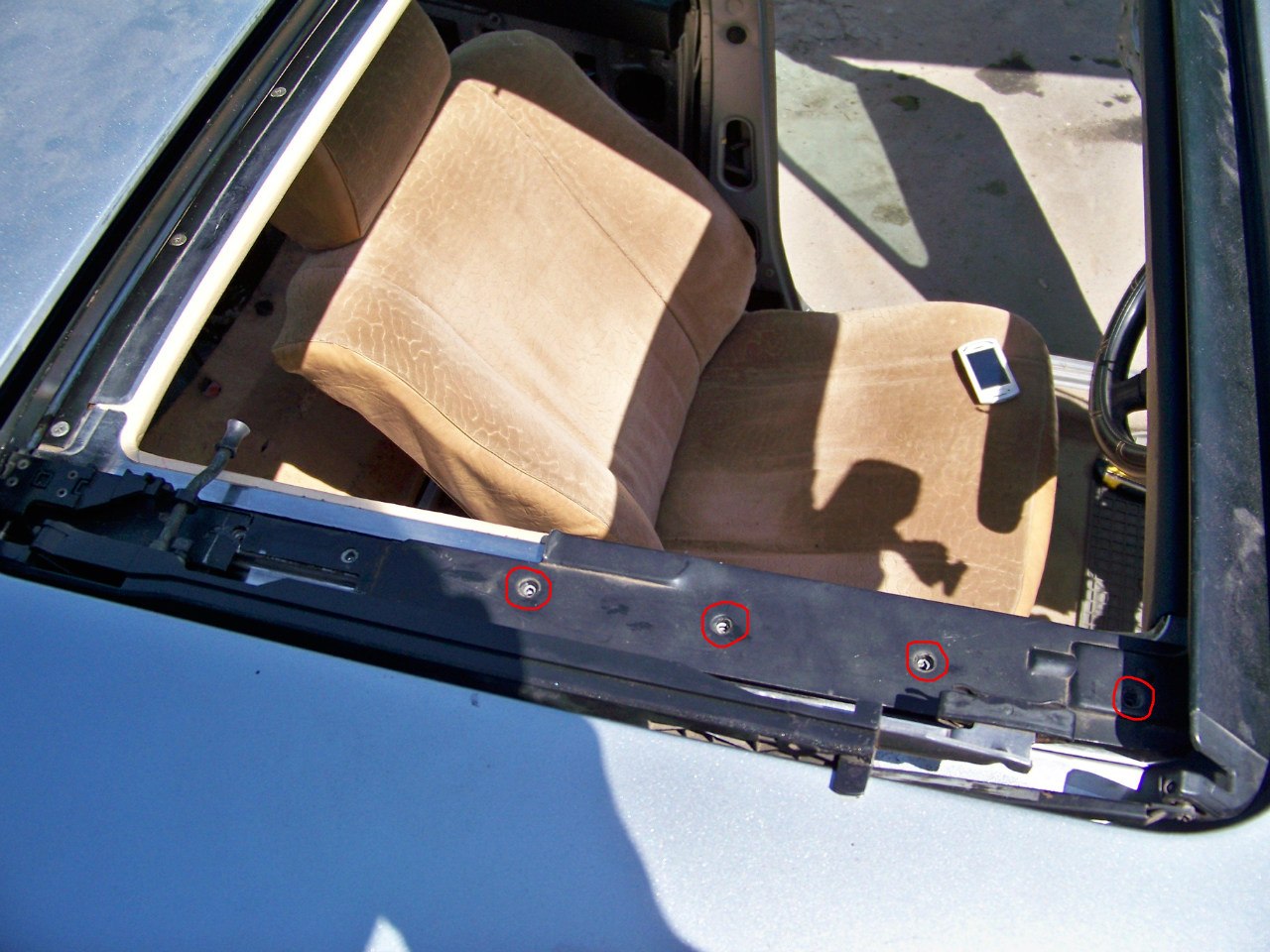

7.Теперь откручиваем 6шт.шестигранных болтов(заранее ставим метки чтобы не играться потом с регулировкой.фото 4

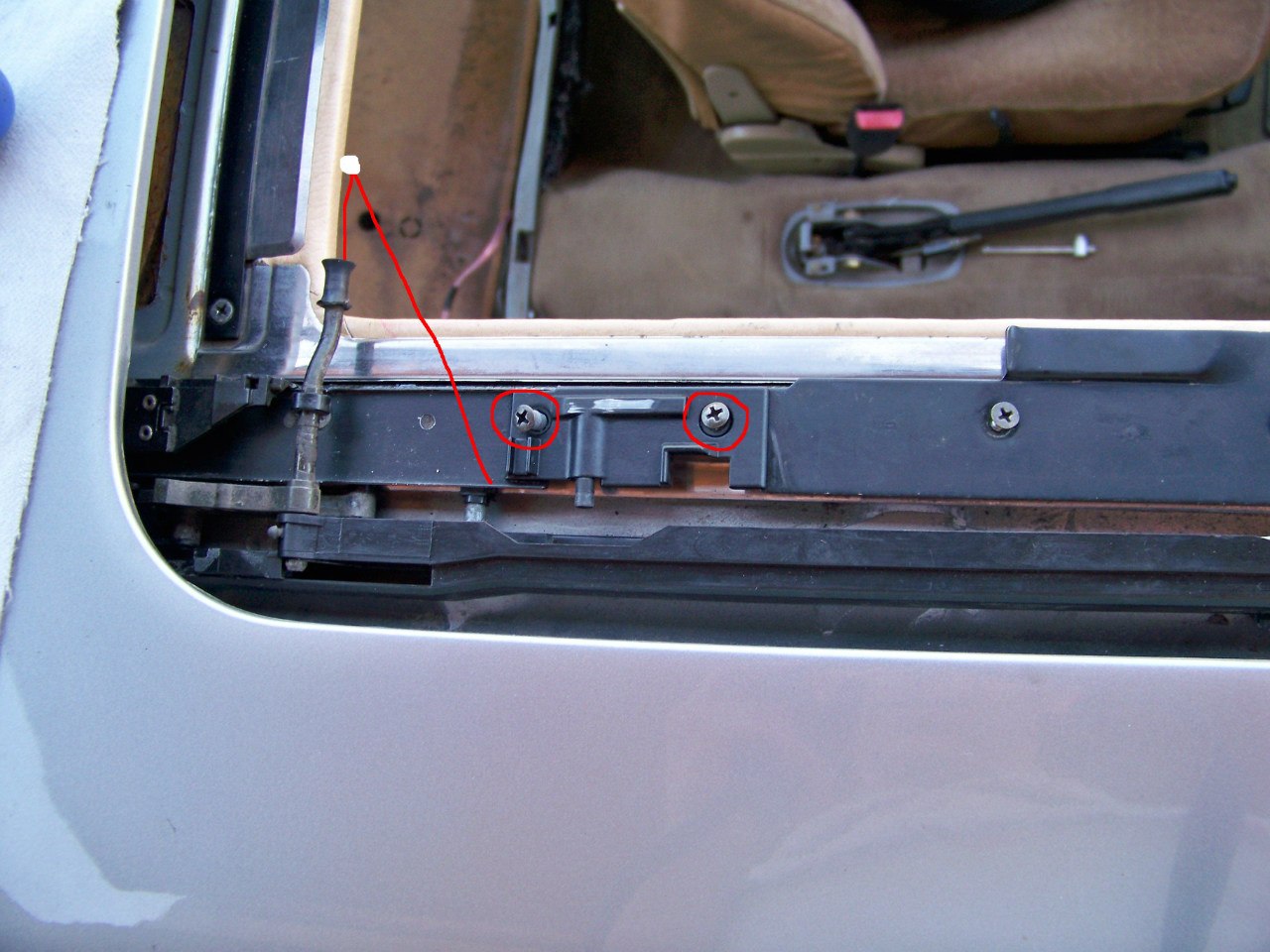

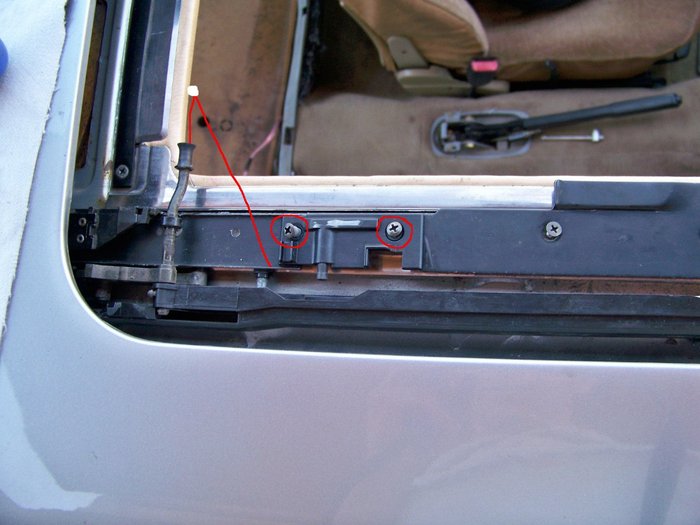

8.Теперь когда люк снят,берем ручку внутри салона и крутим в положение "закрыт"(т.е.люк у нас был в положении "проветривания" стал в положении "закрыт").После этого открываем люк примерно до половины(примерно около 4ех оборотов,на фото 5 белой точкой я показал механизмы которые должны быть сдвинуты в такое положение или больше во внутрь корпуса)После откручиваем два болта выделенных на фото и еще 4 самореза выделенных на фото 6
9.Снимаем направления тросов.
10.Сбор люка в обратном порядке!
11.Если надо макаться глубже:

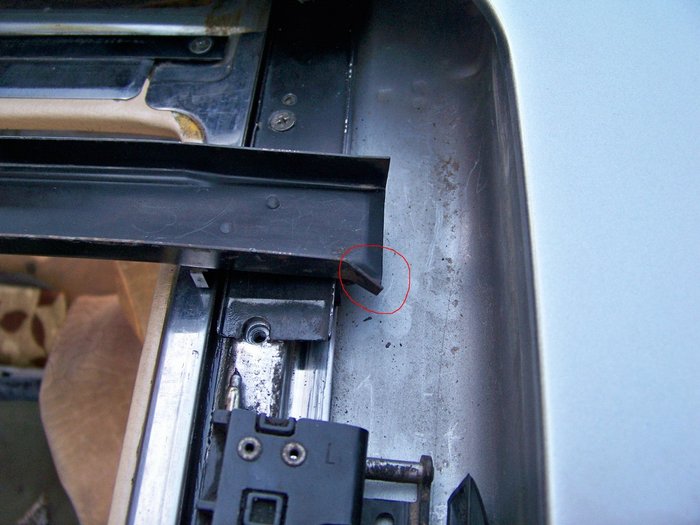

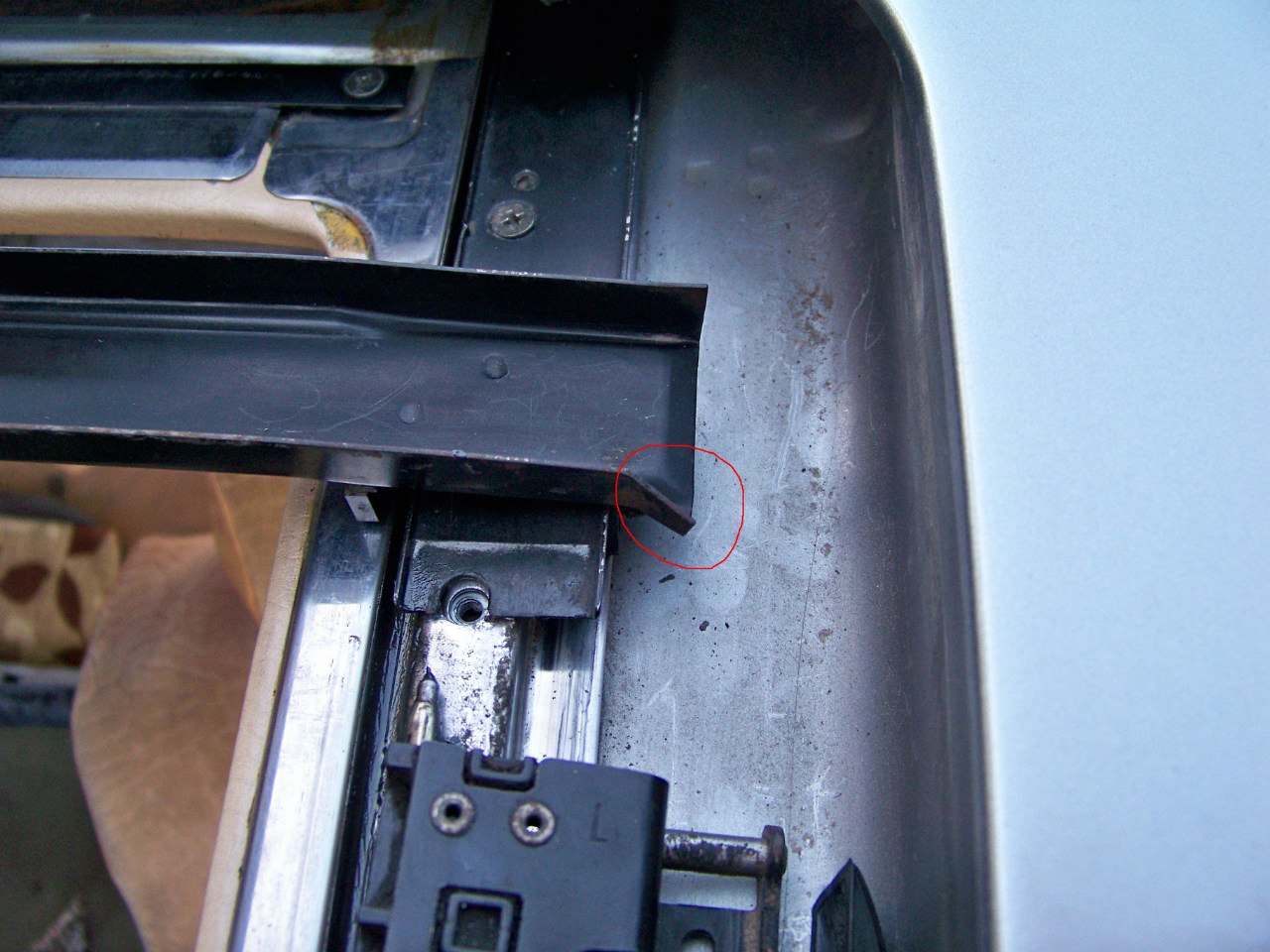

12.Берем после 9 пункта крутим люк обратно в положение"закрыт",после в положение "проветривание" и после до упора(но без силы!)на фото 7 я обвел механизм который должен дать допуск к снятию "П-образки"
13.Заметьте как стояла "П-образка" на фото 8!не перепутайте при сборке!
Вложения
Re: Разборка и сборка люка на e28
Аватара пользователя
411 111km
Участник движения
Участник движения
Сообщения: 1670
Зарегистрирован: 30 авг 2011, 13:03
Откуда: Запорожская область

Автор красавчик.
мне во время нужно стеклянный устанвливать. теперь буду знать весь процесс. Поработаю.
Благодарность !!!
https://www.drive2.ru/r/bmw/1477410/
Re: Разборка и сборка люка на e28
Аватара пользователя
Tavriez
Сообщения: 724
Зарегистрирован: 20 сен 2012, 21:07
Откуда: Луцк
Maschine: 528i

большое спасибо автору. какраз вчера пол дня игрался, стемнело и не поставил. буду сегодня пробывать. *THUMBS UP*
БМВ Е28 Е32 Е34 Е36
По всем вопросам:
0966681080 Вибер
http://vk.com/bmw.detal
Re: Разборка и сборка люка на e28
Аватара пользователя
Tavriez
Сообщения: 724
Зарегистрирован: 20 сен 2012, 21:07
Откуда: Луцк
Maschine: 528i

Респект автору *THUMBS UP* очень помогла тема. Поставил люк, доволен *YAHOO* *YAHOO* *YAHOO*
БМВ Е28 Е32 Е34 Е36
По всем вопросам:
0966681080 Вибер
http://vk.com/bmw.detal
Re: Разборка и сборка люка на e28

Greefon
Сообщения: 119
Зарегистрирован: 02 фев 2013, 11:01
Откуда: Одесская обл.г.Ильичевск
Maschine: BMW 524td

На здоровье)Сам 2 дня убил на сборку пока разобрался.Тем летом разобрал люк так как надо было резинку снять для покраски машины,так от незнания потолок сорвал :-D думал он там разбирается...а поза вчера думал как собрать :)
Re: Разборка и сборка люка на e28
Аватара пользователя
Tavriez
Сообщения: 724
Зарегистрирован: 20 сен 2012, 21:07
Откуда: Луцк
Maschine: 528i

*DRINK*
БМВ Е28 Е32 Е34 Е36
По всем вопросам:
0966681080 Вибер
http://vk.com/bmw.detal
Re: Разборка и сборка люка на e28

Werewolf
Сообщения: 35
Зарегистрирован: 09 сен 2013, 10:20
Откуда: Киев
Maschine: E28 M30b25

ребят, а подскажите как снять саму ручку люка для замены. отломалось одно ухо на люминьке с ручкой, хочу заменить, не могу понять как добраться к стопорному кольцу которое крепит ее к пластмаске
0935210730 Сергей
Re: Разборка и сборка люка на e28
Аватара пользователя
lewich27
Сообщения: 220
Зарегистрирован: 17 дек 2014, 20:16
Откуда: Мелитополь
Maschine: BMW E28 518i

Werewolf писал(а):ребят, а подскажите как снять саму ручку люка для замены. отломалось одно ухо на люминьке с ручкой, хочу заменить, не могу понять как добраться к стопорному кольцу которое крепит ее к пластмаске


Добрый день! К какому кольцу?
синяя акула
Re: Разборка и сборка люка на e28

Werewolf
Сообщения: 35
Зарегистрирован: 09 сен 2013, 10:20
Откуда: Киев
Maschine: E28 M30b25

lewich27 писал(а):
Werewolf писал(а):ребят, а подскажите как снять саму ручку люка для замены. отломалось одно ухо на люминьке с ручкой, хочу заменить, не могу понять как добраться к стопорному кольцу которое крепит ее к пластмаске


Добрый день! К какому кольцу?


хех, спасиб, я уже добрался, нашел. там сама ручка на металлическом корпусе крепится к пластмассовому "кронштейну", который непосредственно прикручивается к потолку, вот что бы снять ручку с пласмасски и заменить нужно снять стопорное кольцо. оказалось все до боли просто, только немного с самим кольцом поковырлся что бы снять и поставить на место
0935210730 Сергей
Re: Разборка и сборка люка на e28
Аватара пользователя
Madshark
Сообщения: 1457
Зарегистрирован: 24 янв 2013, 23:57
Maschine: e28 m20b20

Стоит на машине механический люк, но полки черной под козырьки нет. Купил полку, в ее центральной части есть как бы подьем. Как я понимаю нужна другая пластина к которой крепится ручка. так ли это?
